2.1 Размещение и масштабирование pdf или jpg в Archicad

Аватар автора
ArchiDOC (Обучение Архикад. Archicad)

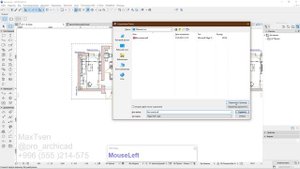

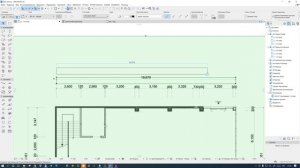

2.1 Размещение и масштабирование pdf или jpg в Archicad 00:03 Размещение чертежей • Для размещения чертежей есть несколько способов. • Самый простой способ — переместить нужный чертёж. • При размещении PDF предлагается выбрать страницу для размещения. 00:30 Работа с PDF • После размещения PDF привязывается к рабочему пространству или макетам. • При пересохранении нужные страницы обновляются автоматически. 00:56 Работа с DWG • Предлагается выбрать единицу измерения. • Размещается весь чертёж DWG. • Можно ограничить отображение и декомпозировать чертёж. 02:11 Размещение изображений • Изображения различных форматов можно размещать аналогично чертежам. • Инструмент «Рисунок» позволяет выбрать рисунок, задать размеры и вставить его. • Перетаскивание изображения даёт тот же результат. 02:57 Обрезка изображений • Для обрезки изображения можно использовать операцию «Внешние данные». • Элемент располагается как инструмент «Чертёж», который можно обрезать. 04:19 Масштабирование чертежей • После размещения чертежа его нужно отмасштабировать. • Выделяется нужный элемент, выбирается кнопка «Изменение пропорции» в параметре «Редактор». • Пропорции можно изменять процентным соотношением или графически, задавая точки в начале и конце исходной длины элемента. 05:57 Декомпозиция векторных чертежей • Если чертёж создан и сохранён в PDF с векторными отображениями, можно обрезать нужный кусок и нажать «Декомпозировать в текущем виде». • Выбираются определённые параметры, и...
