Газовый, электрические котел и бойлер. Схема обвязки.

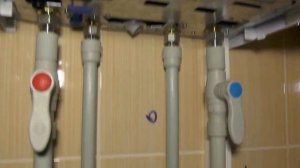

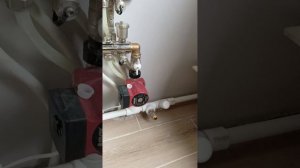

Схема обвязки и подключения одноконтурного газового котла, электрического котла и бойлера косвенного нагрева. Правильная сборка котельной без ошибок. Газовый котел обвязан при помощи американок и шаровых кранов, так же на обратке установлен специальный фильтр грубой очистки в вертикальном положении. А на подаче котлов газового и электрического стоят обратные клапана, которые защищают их от паразитной циркуляции. Электрический котел используется как резервный и будет подключаться только в моменты отключения газа. Бойлер косвенного нагрева запитан через трёхходовой клапан котла Buderus U072. На входе в БКН установлен предохранительный клапан который защищает его от излишнего давления. А с компенсацией температурных расширений помогает справиться расширительный бак. Так же в системе отопления есть 3 насосных группы, это теплый пол, смесительная группа и контур радиаторного отопления реализованный при помощи коллекторной системы.
