Подключение LCD TFT 2.4 от осциллографа DS0138 к Arduino

Аватар автора
Необычный Ali.

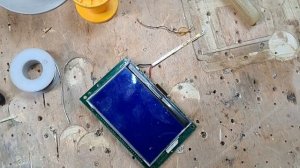

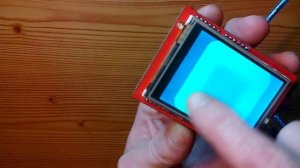

(NL6448BC26-09D 8,4 дюймовый промышленный ЖК-экран) Внимание! Если ссылка ведет не на тот продукт, что Вы искали, воспользуйтесь поиском по сайту! Во время работы с высоким напряжением (220 Вольт) я ненароком создал короткое замыкание и теперь он всегда показывает что-то на подобие синуса, вне зависимости от подключения. Занимается ремонтом осциллографа я не буду, только извлеку из него нужные мне компоненты. У извлеченного дисплея 40 пинов + 4 пина (перемычки). Я нашёл мануал по роботе осциллографа в котором и есть схема распиновки дисплея Бродя по библиотекам по работе с TFT дисплеями я наткнулся на пример в котором для подлючения использовалось 5+8 пинов, как и в манууале к осциллографу. Хотя и библиотека была не немного другому дисплею – она подошла и к моему. Библиотека называется SPFD 5408 TFT Library, ее можно установить через пункт «Подключить библиотеку» в Arduino IDE, или скачать и установить вручную с gitHUB: Меняя код из примера работы этой библиотеки можно менять все под себя. Удачи всем! #Распаковка
