Работа крана машиниста № 395 (394) в III-IV пол..mp4

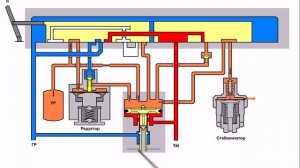

Работа крана в III-м положении – «Перекрыша без питания ТМ». Применяется для определения целостности ТМ. УК через обратный клапан сообщена с ТМ, т.е. при утечках в ТМ воздух из УР и УК через обратный клапан поступает в ТМ и под поршень. Разницы давлений над и под поршнем не возникает и уравнительный поршень остаётся на месте. Работа крана в IV-м положении. – «Перекрыша с питанием». Плотность УР составляет в IV-м положении не более 0,1 кгс/см2 за 3 минуты, завышение не допускается. Все каналы в золотнике перекрыты. За счёт плотности в УР давление в УК сохраняется. В ТМ давление из-за утечек снижается, под давлением УК уравнительный поршень перемещается вниз, открывая питательный клапан и воздух из ГР, питательный клапан поступает в ТМ и под поршень. При равенстве давлений в УК и под поршнем питательный клапан закрывается. Работа в V-м положении. «Служебное торможение». УР и УК каналом золотника 2,3 мм сообщены с Ат темпом с 5,0 до 4,0 за 4-5 сек. Давление в УК падает и давлением ТМ...
