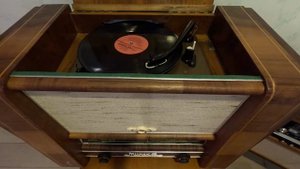

Семиламповая радиола "Восток-57" (выпускалась Новосибирским заводом "Электросигнал", СССР)

Радиола "Восток-57" представляет собой семиламповый приемник, заключенный в общий деревянный футляр с универсальным проигрывателем. Акустическая система имеет два громкоговорителя. Проигрывающее устройство типа ЭПУ-III позволяет проигрывать обычные и долгоиграющие грампластинки. Габариты радиолы 570х420х360 мм, вес 23 кг. Приемник радиолы имеет следующие каскады: 1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П. 2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П. 3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П. 4. Комбинированный детектор AM и ЧМ сигналов на лампе 6Х2П. 5. Двухкаскадный предварительный УНЧ на лампе 6Н2П. 6. Оконечный усилитель на лампе 6П14П. 7. Оптический индикатор настройки на лампе 6Е5С. Выпрямитель селеновый типа АВС-80-260. Диапазон принимаемых частот: 1. Длинные волны - ДВ: 150-415 кГц (2000 - 722,9 м); 2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м); 3. Короткие волны - I: 8,85 - 12,1...
