Lenovo Legion Y700 не включается, не заряжается

Аватар автора
Агентство IT услуг

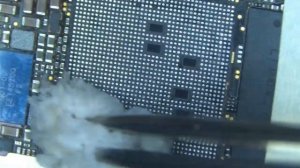

В работе планшет Lenovo LEGION Y700 с заявленной неисправностью - не включается, не заряжается. Аппарат уже побывал в другом сервисном центре, где ему залили всю системную плату флюсом, и, как видно, пошатали все микросхемы. Микросхем питания здесь три: основная PM8250, вспомогательная PM8150A и интерфейсная PM8150B Подаем напряжение на VPH_PWR с внешнего источника. В этот момент контроллер питания PM8250 должен подтянуть четыре линии к запустившимся внутренним регуляторам: PHONE_ON_N к +1.8в, а PM_RESIN_N, SYSOK и FAULT_N к +1в. Затем выдается VREG_IO_1P8, и КП начнет опрашивать своего партнера вспомогательный контроллер PM8150A по SPMI., после чего регулятор VREG_IO_1P8 выключается, и система уходит в дежурный режим, что у нас и происходит, но тут же снимается и так по кругу. Тактовая частота LN_BB_CLK на процессор выдается, при этом зарядки нет, и никаких признаков жизни аппарат не подает, EDL тоже нет. На тестпоинтах FORCED_USB_BOOT тишина. Придется демонтировать процессор и...
