Мощный BALUN 1:49 для LOND WIRE

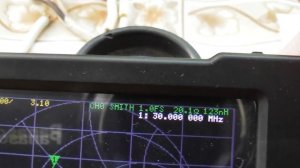

Как сделать балун за 30 минут Кратко Подробно 00:00 Завершение механической обработки корпуса •Начинаем с трансформатора, первые два витка намотаны бифилярно. •Используем 20 стим провода, сложенного вдвое, для первых двух витков. •Остальные 12 витков наматываем одинарным проводом. 00:55 Подготовка проводов и сборка трансформатора •Считаем витки: 14 витков первичной и вторичной обмотки. •Снимаем изоляцию с концов проводов и залуживаем их. •Закрепляем трансформатор на монтажной пластине с помощью стяжек. 01:52 Подключение и механическая сборка •Соединяем фланец с клеммой заземления и подключаем вторую клемму к вторичной обмотке. •Устанавливаем и подключаем все остальные компоненты. •Вставляем маленькие шайбы и гайки, подключаем разъёмы. 02:12 Завершение механической сборки и тестирование •Устанавливаем уплотнительную прокладку и закрепляем крышку. •Припаиваем конденсатор к первичной обмотке. •Тестируем устройство на разных диапазонах частот. 03:09 Тестирование и выводы •Устройство преобразует импеданс 2500 или 3000 Ом в полуволны с конечным питанием 50 Ом. •Проверяем на 40-метровом диапазоне: соотношение 1,3 к О. •Оптимальная рабочая частота находится в диапазоне от 1,5 до 17 МГц. •Устройство подходит для полуволновых антенн с питанием от Н-контура. 04:54 Заключение •Приклеиваем наклейку и завершаем сборку. •Устройство с соотношением 49 к О подходит для полуволновых антенн.
