Рамка с полуэкраном, разница между петлей и рамкой. Направленная полуэкранированная рамочная антенна

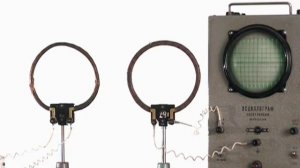

Как работает направленная антенна рамка с полуэкраном. Полуэкранированная рамочная антенна. Зигзагообразные антенны, биквадрат, Харченко, двойной квадрат Магнитные антенны, вибраторные, контурные, ферритовые и подземные а4, песня, эпизод, фильм, 2021, радиотехника, рамочная антенна, петлевая антенна, экран, диполь, длина волны, электрическое поле, радиоволны, зигзагообразные, диаграмма направленности, поляризация, колебательный контур, индуктивность, ёмкость, конденсатор, частота, магнитное поле, вибратор, антенна, Приветствую, друзья. С Вами Тимур Гаранин. В прошлом ролике многие просили объяснить, как работает рамочная антенна с полуэкраном. Этим мы и займёмся сегодня. Но, кроме этого, я заметил, что большое количество людей валит в одну кучу рамочные антенны и петлевые. А ведь это совершенно разные типы антенн. Поэтому сначала нужно ликвидировать путаницу, а затем переходить к обсуждению рамки с полуаэкраном. Итак, что такое и как работают петлевые антенны? Для начала представим себе полуволновой диполь. Суммарная длина его полотна, очевидно, равна половине лямбда. По центру находится точка максимума тока, куда подключается кабель. А по краям точки максимального потенциала. А теперь к концам диполя подключим ещё один такой же диполь. Теперь суммарная длина полотна стала равна целой лямбда. Но так как направление тока в полотне меняется каждые полволны, то в добавленном отрезке ток течёт в противоположную сторону. Например, если в диполе он протекал по часовой...
