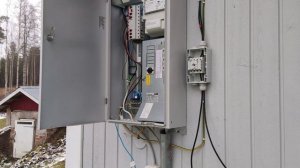

Схема монтажа с применением АВР при использовании свинцово-кислотного аккумулятора

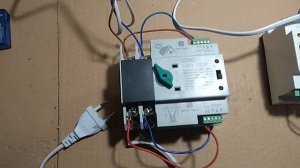

Схема подключения всех компонентов для автономного и бесперебойного питания от свинцово-кислотного аккумулятора. Инвертор; Аккумулятор; Зарядное устройство; АВР (Автоматический Ввод Резерва); Реле времени; Контактор; Автоматические выключатели; Реле напряжения. В данной сборке принимали участие: 1. Двухполюсный выключатель GEYA GYM9 2P 6KA Breaking Capacity MCB Din Rail Mini Circuit Breaker 2. Реле напряжения GEYA GPS8 Din Rail Over Current Protector Over Voltage Under voltage Protective Device 40A 63A 80A 220VAC 3. Автоматический выключатель GEYA GYM9 1P MCB Din Rail 220V 400V Circuit Breaker 6A-63A AC Type 6KA Breaking Capacity ON OFF Switch 4. Автоматический выключатель GEYA GYM9 1P MCB Din Rail 220V 400V Circuit Breaker 6A-63A AC Type 6KA Breaking Capacity ON OFF Switch 5. GEYA W2R ATS 110V 220V PC Dual Power Automatic Transfer Switch 63A 100A Household Power Transfer Switch 50/60Hz 6. GEYA Din Rail Mounted Household Modular AC Contactor for Smart Home House Hotel AC220V 7. GEYA GRT8-EC 10A Dual function Timer Relay on Delay or off Delay Relay AC220V/DC24V AC380V Time Relay CE CB ROHS 8. Houli inverter 12v 220v pure sinys 1800W 2000W 3000W 4000W generator inverter inverter 12v 220v pure sinys for home 9. XH-M609 DC 12V-36V Charger Module Voltage OverDischarge Battery Protection Precise Undervoltage Protection Module Board 1PCS 12V low level trigger One 1 Channel Relay Module interface Board Shield For PIC AVR DSP ARM MCU Arduino Подписаться на канал: sub_confirmation=1...
