SONY TA-FA5ES с акустикой SONY SS-7660 ULM66

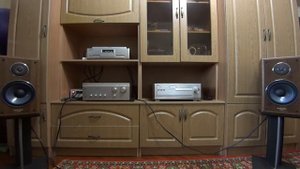

На видео воспроизводится звучание через усилитель Сони TA-FA5ES и акуситческие системы Сони SS-7660 ULM66. В качестве источника звука подключен тбнинговый CD проигрыватель Ямаха GT-CD1EX (с трёхтрансформаторным питанием). SONY TA-FA5ES ￥98,000(1995年発売) ニューESシリーズの高音質技術を投入して開発されたプリメインアンプ。 電源部をシャーシの中央に据え、その両側に左右のパワーアンプを配置するツインモノラルコンストラクションを採用しています。 チャンネル間でクロストークが発生しやすいパワーアンプを、ヒートシンクごと左右独立のモノラルアンプのように分離することで、良好なチャンネルセパレーションを実現しています。 小信号を扱うプリ部に対して、大電流のパワー部と電源部が与える影響を考慮し、シャーシ内をビームで仕切る2BOXセパレート構造を採用しています。 増幅回路は、入力段のカップリングコンデンサーを不要にするジャンクションFETにはじまり、電圧増幅段(Aクラス段)、ドライブ段のMOS FET、ファイナル段のパワーMOS FETまで、全てオーディオ専用の非磁性FETを採用したオールFET構成となっています。 MOS FETは、入力インピーダンスが高いためドライバー段と出力段を電気的に分離でき、互いの干渉を少なくできます。これにより比較的シンプルな回路構成で高音質が得られ、耳につきやすい奇数次歪を抑制できるという利点を合わせ持っています。 MOS FETの優れた特性を生かすため、ニューESアンプはMOSエクスクルーシブデザインを採用しています。 この回路では、バイアス回路の温度特性と電流増幅段のMOS FETの温度特性が一致しない場合に発生するアイドリング電流の変化を抑えるため、バイアス回路にMOS FETと同じ温度特性を持つオプティカル素子を追加したオプティカルバイアスサーキットと呼ばれる構成になっています。これにより、アイドリング電流を一定に保ち、オーディオ信号のより安定した増幅を実現しています。 また、バイアス回路のバイパスコンデンサーを大容量化してインピーダンスを下げることにより、豊かな低域を得ています。 電源部のトランスには新開発のトーラストロイダルトランスを採用しています。このトランスでは、従来のトロイダルトランスでは四角形であったコア断面を楕円形にすることにより、コイルの密着性を向上させています。これにより、より効率を高めるとともに振動の発生を大幅に低減し、オーディオ信号への影響を少なくしています。また、コイルの全長が短くなるためインピーダンスが下がるという特長も持っています。 電源部にはアドバンストS.T.D..(Spontaneous Twin Drive)電源を採用しています。 従来のS.T.D.電源では、電圧増幅段(Aクラス段)と電力増幅段(Bクラス段)それぞれ専用に、整流回路から分離・独立して電源を供給する構成を採用しています。これにより、大出力時にも電力増幅段の電源電圧の変化が、電圧増幅段の電源に悪影響を与えず、音質改善を実現しています。...
