Шасси E247691 Как уменьшить ток подсветки на жидкокристалическом телевизоре. Ремонт.LED LG 42LM3400

Аватар автора
Ремонт без нервотрепки

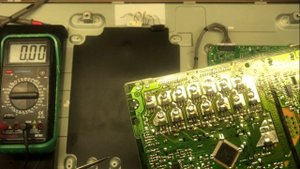

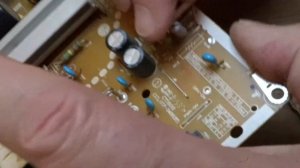

Шасси E247691 Как уменьшить ток подсветки на жидкокристалическом телевизоре. Ремонт.LED LG 42LM3400 Подсветка данной модели телевизора состоит из двух лент по 6 светодиодов 6V 1.8W размера 3030 на алюминиевой подложке.Рекомендую обязательно менять все светодиоды. Управление подсветкой реализовано LED драйвером GB98AERN. Ток питания светодиодов регулируется по выводу ISET (6-й pin) и обратно пропорционален номиналу датчика тока в виде двух резисторов RB812 и RB813 (по схеме) подключенных между собой паралельно и посаженных на землю.
