Звуковой сигнал заднего хода, подача звукового сигнала при движении задним ходом

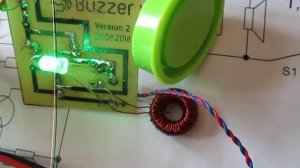

Звуковой сигнал заднего хода. Данное устройство реализовано на микроконтроллере AVR. Программное обеспечение для микроконтроллера реализовано на языке Assembler и составляет 126 слов. При включении задней передачи на микроконтроллер подается напряжение питания и начинается процесс исполнения программы, которая состоит в реализации звукового тона частотой 621 Гц, одной тоновой посылки длительность в 0.8 Сек и двух коротких длительностью в 0.15 Сек. Так же работа устройства продублирована светодиодным индикатором который включается при передаче тонового сигнала и выключается в паузе. Для усиления сигнала используется SMD транзистор в корпусе SO23. Так как он имеет ограничение по току, то последовательно с динамической головкой включено сопротивление 100Ом. Конструкция размещена в фаре. Печатная плата имеет большие габаритные размеры, так как она изначально предназначалась для другого проекта, а именно имитации неравномерной работы двигателя, при несанкционированном доступе автомобиля. Я считаю, что сигнализации с внешним звуковым сигналом только раздражают, а наличие обратной связи может быть бесполезно, так как частота передачи сигнала известна и ее просто модно заглушить.
